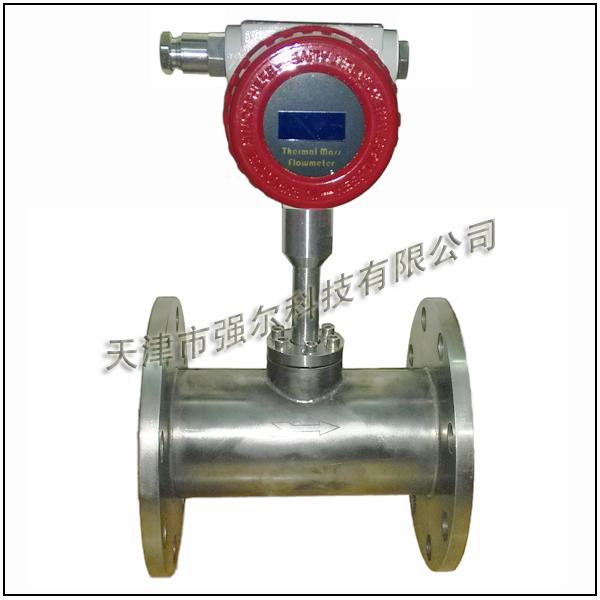

管道式熱式質量流量計特點
QE600系列管道熱式氣體質量流量計既可進行氣體流量計量工 作,也可用于過程控制領域。氣體流量計無須溫壓補償，直接測出流體的質量流量。它的突出特點 是：沒有可動部件；壓力損失小；量程比寬；精度高；可 靠性高；安裝簡單，操作方便。可以在所有領域全面替代 孔板和差壓式流量計。
熱式氣體質量流量計：可用于測量各種形狀、材質管道（如圓管、方管、矩形管等，管徑從8mm到50000mm或更大，各類金屬、塑料、水泥等材質）中的空氣、氮氣、氧氣、臭氧、氦氣、氦氣、氫氣、甲烷、乙烷、丙烷、乙烯、丙烯、一氧化碳、二氧化碳、笑氣、二氧化硫、硫化氫、氟化氫、磷化氫、氯氣、氨氣、氟利昂、異丁烷、正戊烷、甲烷、瓦斯、沼氣、各類高爐焦爐煤氣水煤氣半水煤氣混合煤氣、天然氣、含塵煙道氣、化工混合氣等各種單一或混合氣體（除乙炔氣）的標準狀態體積流量或質量流量。在結構上，與各類附件配合可分別組成管道式或插入式流量計。典型應用于制氣行業中各類氣體計量控制、石油化工行業各類氣體、火炬氣計量控制；電力行業中鍋爐一次風、二次風、磨煤風；鋼鐵行業各類煤氣空氣熱風，電子行業中高純度氣體；空調系統與核電行業中供暖通風；水處理行業曝氣池的空氣、沼氣；煤礦行業送風、瓦斯抽放；汽車摩托車制造業發動機空燃比試驗中空氣；實驗室氣體流量等的測量。
﹡ 無須溫度壓力補償，1臺表即可直接檢測氣體標準狀態下的體積流量或質量流量；
﹡ 流量測量下限低，幾乎從零開始測量，這是其它類型氣體流量計所無法比擬的；
﹡ 精度高，靈敏度高，反應速度快，量程比寬(可達1000：1)，尤其適于貿易核算計量；
﹡ 壓力損失小，幾乎忽略不計，尤其適于大管徑低流速氣體的測量；
﹡ 一體或分體型結構，整機構造簡單可靠，安裝維護量很少；
﹡ 內部無可動件，堅固的316L不銹鋼或鉭金屬封裝探頭，無污染，光潔抗粘污，耐腐蝕；
﹡ 現場液晶顯示瞬時、累積流量，標準電流或電壓信號輸出，上(下)限報警等；
﹡ 無須打開表蓋對累積流量復零，特別適合隔爆場合；斷電數據保護功能；
﹡ 內置存儲器，利用電腦、讀寫器可實現在線維護，無須卸下流量計導致重新吹掃管線；
﹡ 可選不斷流裝置在線拆裝、清洗探頭，尤其適合粘污氣體如焦爐高爐煤氣，無須切斷管道流量；
﹡ 可選整流裝置，能極大地降低對前、后直管段的要求；
﹡ 可選鉭金屬探頭，測量氯氣、光氣等強腐蝕性氣體。
傳統流量計需要溫度、壓力補償來測量流體質量流量，而熱式氣體流量計無須溫壓補償，直接測出流體的質量流量。它的突出特點是：可以直接進行貿易結算；沒有活動部件；壓力損失小；量程比寬；精度高；可靠性高；安裝簡單，操作方便。廣泛應用于石油、化工、醫療、熱電廠、環保等行業。
三、技術參數：
測量范圍：（0.05～80）Nm/s（標準狀態為20℃，101.33KPa）
測量方式：管段式 插入式
溫度范圍：環境溫度：-40℃～+60℃
介質溫度：-10℃～+450℃
準 確 度：±1％的讀數；±0.5％滿量程
重 復 性：±0.5％的滿量程
輸 出：4-20mA DC（最大負載600Ω）；RS232；RS485
響應速度：小于1S
供電電壓：24VDC±10%
機械連接：3/4NPT不銹鋼緊固件 （插入式）；法蘭
探桿長度：300mm（此長度為插入式標準長度，特殊請聲明）
探桿直徑：19mm（插入式）
直管段長度：無嚴格要求
壓力損失：可以忽略
工作壓力：1.6MPa ；7.3MPa
現場顯示：LED顯示 ；LCD顯示
數據保護: 累計量保存在EEROM內，（斷電可保存）
傳感器及管線表體材料:316L（可選哈氏合金C）
防護等級：IP65
防爆等級： ExdIICT6
四、應用實例
1.石油化工行業
應用場合：火炬氣排放監控
產品優點：寬量程比，傳感器不易堵塞，可在線插拔清洗，適用氣體廣泛
2.電力行業
應用場合：鍋爐一次風、二次風、磨煤風的風量測量
產品優點：安裝簡便，無直管段要求，低壓力損失，無需溫壓補償，可在苛刻的條件下使用（如：空氣中含有粉塵、顆粒、磨損嚴重、低壓力等）
3.冶金行業
應用場合：高爐煤氣、焦爐煤氣測量
產品優點：按實際介質組份標定，可對組份變化進行修正，可在線清洗傳感器，插入長度可任意調整
4.電子行業
應用場合：高純度氣體質量流量測量
產品優點：無需溫壓補償直接測量質量流量，傳感頭經過高度拋光，可用于貿易結算
5.供暖通風和空調系統（HVAC）
產品優點：產品反應靈敏、運行可靠，對安裝直管段無嚴格要求
6.水處理行業
應用場合：測量曝氣池的空氣流量
產品優點：耐臟、耐塵，真正無壓降，現場安裝簡便
7.食品行業
應用場合：向反應器中通入適量氣體，控制過程及質量
產品優點：衛生級，高純凈度，所有接氣表面采用不銹鋼，寬量程比
